Công tắc áp suất tuyệt đối dòng E-W -

Mô tả

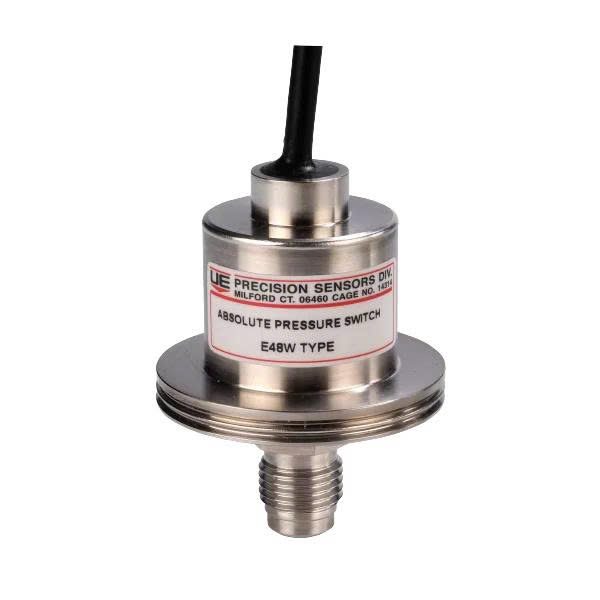

Các công tắc áp suất tuyệt đối độ tinh khiết cao dòng E48W, E36W và E17W cung cấp khả năng chuyển mạch chính xác, lặp lại cho việc giám sát/điều khiển và bảo vệ cảnh báo/tắt máy. Được thiết kế đặc biệt cho các hệ thống khí có độ tinh khiết cao và hoạt động ở các điểm áp suất tham chiếu đến độ không tuyệt đối. Các sản phẩm này nên được chỉ định khi sự thay đổi áp suất khí quyển có thể ảnh hưởng xấu đến hoạt động của công tắc hoặc khi cần các tiếp điểm được niêm phong kín.

Đặc trưng

Cài đặt chống giả mạo (cài đặt tại nhà máy)
Kết cấu hàn
Lớp niêm phong thứ cấp để tăng cường bảo vệ
Tuân thủ tiêu chuẩn RoHS và REACH.
Đạt chứng nhận an toàn SIL 3
Video về An toàn Chức năng

Thông số kỹ thuật *

	E48W	E36W	E17W
Cài đặt khả dụng	10 đến 150 Torr	100 đến 1500 Torr	1000 đến 5000 Torr
Vùng chết	20 Torr + 5% của cài đặt	40 Torr + 6% của cài đặt	200 Torr + 7% của cài đặt
Khả năng lặp lại	± 5 Torr + 2% của cài đặt	± 15 Torr + 2% của cài đặt	± 75 Torr + 4% của cài đặt
*Thể tích bên trong	2,22 CC	1.06 CC	0,46 CC
**Áp suất thử nghiệm	0 psia – 15 psig	0 psia – 25 psig	0 psia – 300 psig
Phạm vi nhiệt độ hoạt động	0° đến 130° F	0° đến 130° F	0° đến 130° F
Hoàn thành	5 Ra điển hình	5 Ra điển hình	5 Ra điển hình
Vật liệu ướt	316 lít/20km	316 lít/20km	316 lít/20km
Kết nối truyền thông	Loại bịt kín đầu 1/4″	Loại bịt kín đầu 1/4″	Loại bịt kín đầu 1/4″
	Con dấu chữ “C” 1,125″	Con dấu chữ “C” 1,125″	Con dấu chữ “C” 1,125″
	Mặt bích NW25
Kết nối điện	Khách hàng tiềm năng miễn phí	Khách hàng tiềm năng miễn phí	Khách hàng tiềm năng miễn phí
	Đầu nối kiểu bấm	Đầu nối kiểu bấm	Đầu nối kiểu bấm
	D Sub	D Sub
Tuổi thọ hoạt động tối thiểu	5 triệu chu kỳ	5 triệu chu kỳ	1 triệu chu kỳ
Phê duyệt	UL, CE, ISO 13849	UL, CE, ISO 13849	UL, CE, ISO 13849
Bảo hành	36 tháng	60 tháng	36 tháng
*Với loại đầu bịt kín đực 1/4″
Có sẵn dải nhiệt độ và áp suất thử nghiệm cao hơn
