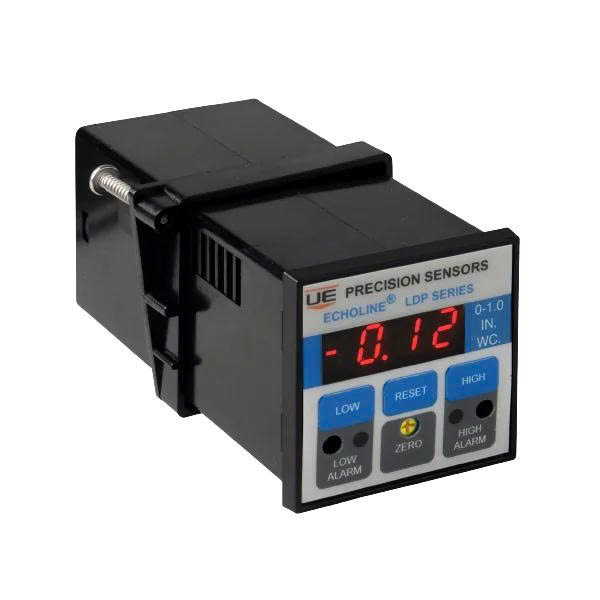

Máy giám sát áp suất thấp dòng LDP ECHOLINE® -

LDP ECHOLINE® được thiết kế với sự hợp tác của một nhà sản xuất chất bán dẫn hàng đầu để cung cấp khả năng giám sát áp suất thấp tiên tiến cho hệ thống hút khí tủ gas. Chức năng chẩn đoán “ECHO” (Electronic Circuit Health Output) cảnh báo người dùng khi mất nguồn điện bên ngoài hoặc lỗi điện tử bên trong. Tùy chọn Chế độ Bảo trì độc đáo của LDP ECHOLINE® ngăn ngừa các cảnh báo sai trong quá trình cân bằng hệ thống thông gió.
LDP ECHOLINE® Corrosive Media tích hợp công nghệ cảm biến thép không gỉ vào dòng ECHOLINE® LDP, cho phép giám sát áp suất thấp của hệ thống môi trường ăn mòn trong khi vẫn duy trì chức năng hiển thị, chuyển mạch, đầu ra analog và “ECHO” của ECHOLINE®. Cải tiến này cho phép thiết bị được sử dụng trong các ứng dụng mà trước đây không thể giám sát được bằng dòng ECHOLINE® LDP.

Đặc trưng

Giới thiệu Video về Máy đo áp suất chênh lệch thấp Echoline
Đạt tiêu chuẩn an toàn UL991, UL508.
Tuân thủ tiêu chuẩn S2-0200 và CE
Môi trường ăn mòn
Màn hình LED sáng, nhấp nháy khi có báo động.
Điểm đặt cảnh báo cao và thấp
Tùy chọn “Chế độ bảo trì” để ngăn ngừa các sự cố giả trong quá trình cân bằng hệ thống thông gió.
Ngõ ra rơle chốt (Tùy chọn “M01” cho thiết kế không chốt)
Mạch ECHO tự chẩn đoán
Các đơn vị có thể lựa chọn tùy chọn, từ inch WC đến Pascal.
Thiết kế hoàn toàn analog

Thông số kỹ thuật *

	Đảng Dân chủ Tự do	Môi trường ăn mòn LDP
Phương tiện truyền thông	Không khí sạch, khô, khí trơ.	Không khí khô sạch, khí trơ, môi trường ăn mòn
Kiểu	Có thể điều chỉnh tại chỗ	Có thể điều chỉnh tại chỗ
Phạm vi	0 đến 0,1″, 0,5″, 1″, 2″, 5″, 10″ & 20″ WC 0 đến 50, 100, 500, 1000 & 2000 Pa	0-1”, 5”, 10”, 20” 50” WC 0-250, 1000, 2000 Pa 0-10, 20 KP
Áp suất thử nghiệm	± 14,5 psig ³ 1″ WC ± 80″ < 1″ WC	± 14,5 psig ³ 1″ WC ± 80″ < 1″ WC
Áp suất nổ	20 psig	150 psig
Phản hồi chuyển mạch	Từ 1 giây đến 30 giây	Từ 1 giây đến 30 giây
Đầu ra chuyển mạch	1A @ 30 VDC	1A @ 30 VDC
Điểm chuyển mạch	Có thể điều chỉnh từ 5-95% phạm vi	Có thể điều chỉnh từ 5-95% phạm vi
Khả năng lặp lại của công tắc	± 0,5% FS	± 1,5% FS
Công suất đầu vào	12 đến 24 VDC	12 đến 24 VDC
Tùy chọn đầu ra tương tự	4 – 20 mA, 0-10 VDC	4 – 20 mA, 0-10 VDC
Đèn LED trạng thái	Đỏ/Xanh lá	Đỏ/Xanh lá
Phạm vi nhiệt độ hoạt động	0° đến 40°C	0-55°C
Độ chính xác hiển thị	1% FS, 0° đến 40°C	1,5% FS, 0° đến 40°C
Tuổi thọ hoạt động tối thiểu	5 triệu chu kỳ	5 triệu chu kỳ
Phê duyệt	UL508, UL991, CE	UL508, UL991, CE
Bảo hành	36 tháng	18 tháng
Kết nối truyền thông	Ống mềm 1/4″ (kiểu ấn để bịt kín) Đầu nối ống mềm có gai	Đầu nối áp suất 1/8” FNPT.
