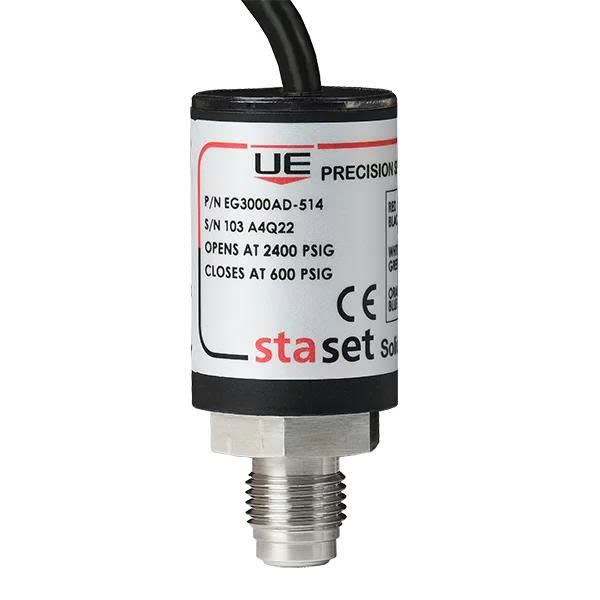

Staset® -

Được thiết kế cho sản xuất bán dẫn và thiết bị xử lý OEM, Staset kết hợp sự an toàn của công tắc chống giả mạo, tín hiệu đầu ra của bộ chuyển đổi và sự tiện lợi của đồng hồ đo trong một thiết bị đường kính 1 1/8” đáng tin cậy và tiết kiệm chi phí. Dòng sản phẩm Staset thế hệ mới nhất cũng là thiết bị đạt tiêu chuẩn an toàn SIL 3.

Có sẵn các dải áp suất lên đến 3000 psi với nhiều tùy chọn điện áp đầu ra khác nhau. Đầu ra chuyển mạch sử dụng mạch hoàn toàn tương tự và đạt tiêu chuẩn ISO13849 PLe và IEC61508 SIL3. Màn hình OLED hiển thị áp suất đo được và có nhiều tùy chọn đơn vị đo. Được chế tạo bằng thép không gỉ 316L cho tất cả các bề mặt tiếp xúc với chất lỏng, Staset có khả năng tương thích tuyệt vời với nhiều loại môi chất trong quy trình.

Đặc trưng

Kích thước nhỏ gọn hơn giúp dễ dàng tích hợp vào hệ thống.
Tùy chọn phạm vi áp suất rộng hơn
Cáp mềm mới giúp dễ dàng đi dây.
Màn hình OLED có độ hiển thị cao
Ngõ ra của công tắc sử dụng mạch hoàn toàn tương tự (analog).
Hoàn toàn tương thích ngược với các thế hệ Staset cũ hơn.
Đạt chứng nhận an toàn SIL 3
Video về An toàn Chức năng

Thông số kỹ thuật *

Trung bình	EA Tương thích với 316L CRES	VÍ DỤ Tương thích với 316L CRES
Kiểu	Cài đặt tại nhà máy	Cài đặt tại nhà máy
Phạm vi quy mô đầy đủ	0 – 15 PSIA, 0-30 PSIA 0 – 100 PSIA, 0-300 PSIA, 0 – 1000 PSIA, 0-3000 PSIA	0 – 15 PSIG, 0-30 PSIG 0 – 100 PSIG, 0-300 PSIG 0 – 1000 PSIG, 0-3000 PSIG
Áp suất thử nghiệm	Phạm vi 1,5x	Phạm vi 1,5x
Áp suất nổ	PHẠM VI GẤP 2 LẦN	PHẠM VI GẤP 2 LẦN
Vùng chết	1% đến 98% FS	1% đến 98% FS
Phản hồi chuyển mạch	Tối đa 10 ms.	Tối đa 10 ms.
Đầu ra chuyển mạch	0.25A AC/DC, 0.4A đỉnh, 50V	0.25A AC/DC, 0.4A đỉnh, 50V
Khả năng lặp lại của công tắc	± 0,25% FS	± 0,25% FS
Công suất đầu vào	16 đến 28VDC	16 đến 28VDC
Đầu ra tương tự	0 – 10VDC, 0 – 5 VDC, 0.2-0.5 – 5.5VDC	0 – 10VDC, 0 – 5 VDC, 0.2-0.5 – 5.5VDC
Đèn LED trạng thái	Mở/Đóng – Xanh/Đỏ	Mở/Đóng – Xanh/Đỏ
Phạm vi nhiệt độ hoạt động	0° đến 60°C	0° đến 60°C
Độ chính xác hiển thị	Màn hình LED 0, độ sai lệch quang học 0,25% ở 22°C	0,25% FS ở 22°C
Tuổi thọ hoạt động tối thiểu	5 triệu chu kỳ	5 triệu chu kỳ
Phê duyệt	UL, CE, SIL3, ROHS, REACH	UL, CE, SIL3, ROHS, REACH
Bảo hành	60 tháng (36 tháng đối với thế hệ trước)	60 tháng (36 tháng đối với thế hệ trước)
Kết nối truyền thông	Đầu nối ren ngoài 1/4″, độ hoàn thiện 5 Ra, ren trong hoặc ren ngoài 1/4″. Gioăng chữ “C” 1.125	Đầu nối ren ngoài 1/4″, độ hoàn thiện 5 Ra, ren trong hoặc ren ngoài 1/4″. Gioăng chữ “C” 1.125
